Product Model:

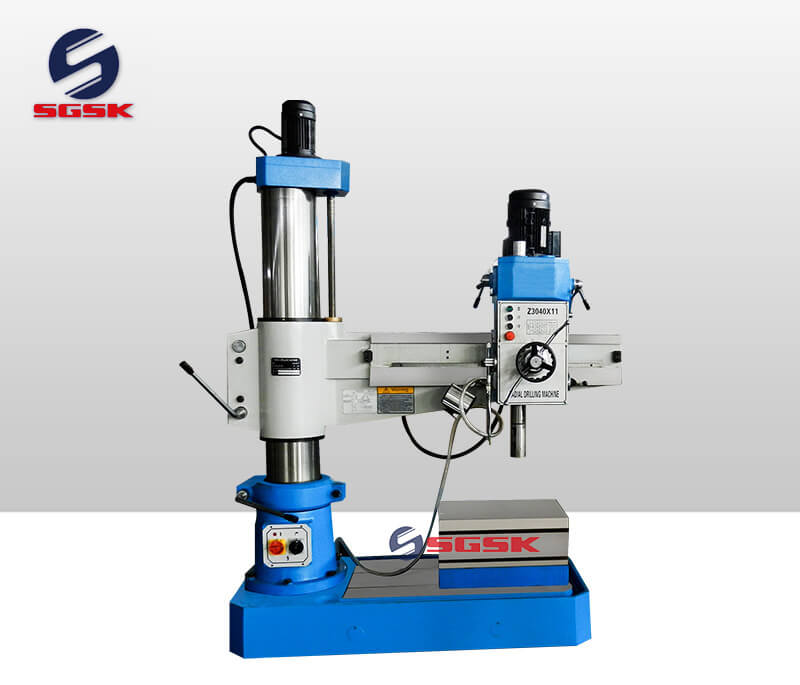

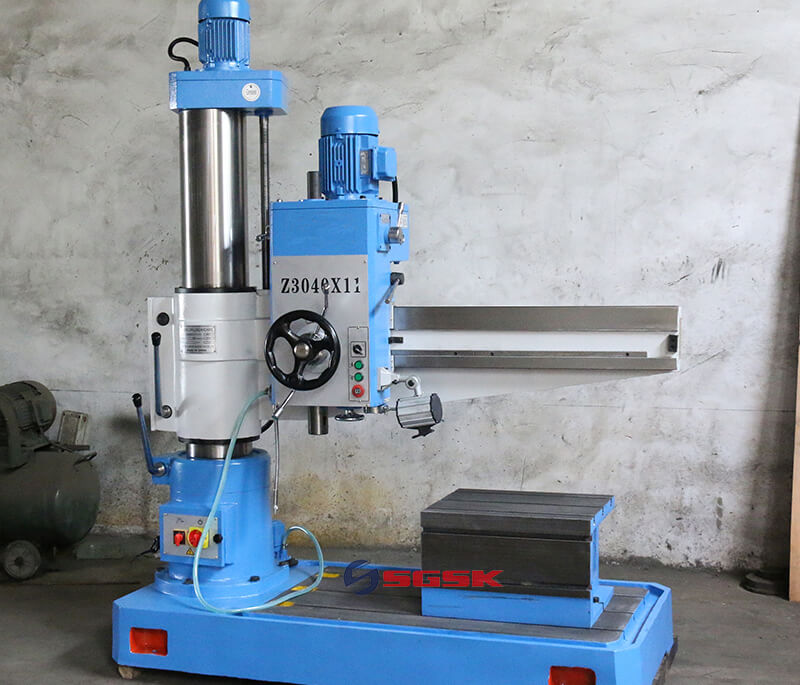

Z3040x11A Radial Drilling Machine

Product Main Technical Parameters

Radial Drilling Machine Main Performance Characteristics:

Mechanical transmission

Mechanical clamping

Mechanical speed

Automatic take-off and landing

Automatic feed


Radial Drilling Machine Main Technical Parameters:

SPECIFICATIONSZ3040×11A
Max.drilling dia (mm)cast iron 40 / Steel32
Distance from spindle nose to table surface (mm)320-1200
Distance from spindle axis to column surface (mm)330-1100
Spindle travel (mm)200
Spindle taper(MT)4

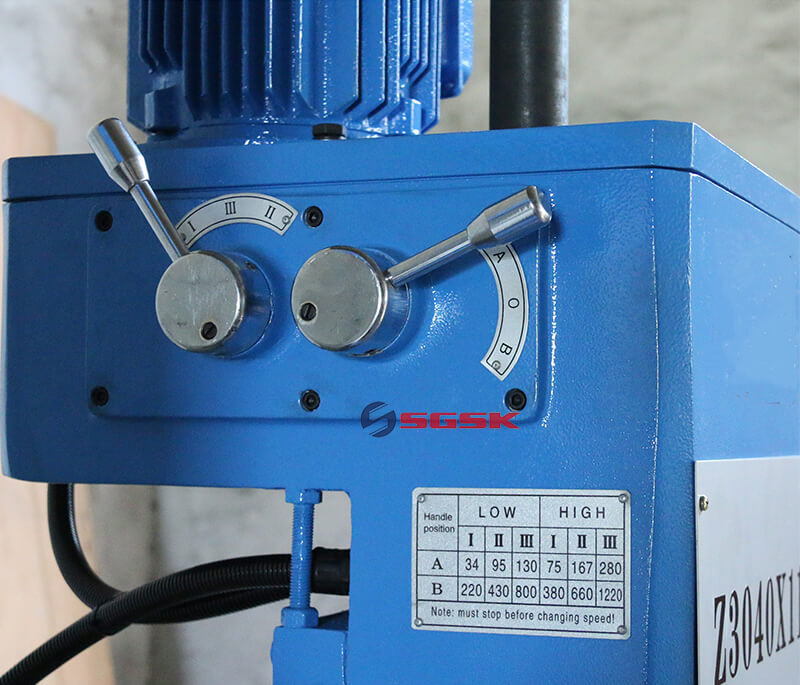

Spindle speeds range (r.p.m)75,130,240,380,660,1200
Spindle speed steps6
Spindle feeding range(mm/r)0.10-0.25
Spindle feeding steps3
Rocker rotary angle (°)±90°
Main motor power (kw)2.2
Movements motor power (kw)0.75
Weight (kg)1600
Overall dimensions (mm)1500×705×2200
